工艺简述
介质(活性炭、碳纤维、沸石分子筛等)吸附+脱附催化燃烧主要包括三部分：吸附气体流程、脱附气体流程、控制系统，详见图的工艺流程图。
吸附气体流程：待处理的有机废气由风管引出后进活性炭或其他吸附介质吸附床，气体进入吸附床后，气体中的有机物质被活性炭吸附而着附在活性炭的表面，从而使气体得以净化，净化后的气体再通过风机排向大气。
脱附气体流程：当吸附床吸附饱和后，停止主风机；关闭吸附箱进出口阀门。启动脱附风机对该吸附床脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中的预热器，在电加热器的作用下，使气体温度提高到300℃左右，再通过催化剂，有机物质在催化剂的作用下燃烧，被分解为CO2和H2O，同时放出大量的热，气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体分两部分：一部分直接排空；另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内，活性炭吸附床内温度超过报警值，自动启用火灾应急自动喷淋系统。
控制系统：控制系统对系统中的风机、预热器、温度、阀门进行控制。当系统温度达到预定的催化温度时，系统自动停止预热器的加热，当温度不够时，系统又重新启动预热器，使催化温度维持在一个适当的范围；当催化床的温度过高时，开启补冷风阀，向催化床系统内补充新鲜空气，可有效地控制催化床的温度，防止催化床的温度过高。此外，系统中还有阻火器，可有效地防止火焰。
脱附气体流程：当吸附床吸附饱和后，停止主风机；关闭吸附箱进出口阀门。启动脱附风机对该吸附床脱附，脱附气体首先经过催化床中的换热器，然后进入催化床中的预热器，在电加热器的作用下，使气体温度提高到300℃左右，再通过催化剂，有机物质在催化剂的作用下燃烧，被分解为CO2和H2O，同时放出大量的热，气体温度进一部提高，该高温气体再次通过换热器，与进来的冷风换热，回收一部分热量。从换热器出来的气体分两部分：一部分直接排空；另一部分进入吸附床对活性炭进行脱附。当脱附温度过高时可启动补冷风机进行补冷，使脱附气体温度稳定在一个合适的范围内，活性炭吸附床内温度超过报警值，自动启用火灾应急自动喷淋系统。
控制系统：控制系统对系统中的风机、预热器、温度、阀门进行控制。当系统温度达到预定的催化温度时，系统自动停止预热器的加热，当温度不够时，系统又重新启动预热器，使催化温度维持在一个适当的范围；当催化床的温度过高时，开启补冷风阀，向催化床系统内补充新鲜空气，可有效地控制催化床的温度，防止催化床的温度过高。此外，系统中还有阻火器，可有效地防止火焰。
催化燃烧系统适用场所
主要用于涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有害有机废气的净化及臭味的，适用于较低浓度燃烧或催化燃烧和吸附回收处理的有机废气，尤其对大风量的处理场合。

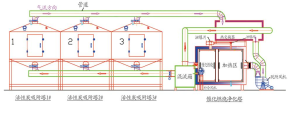

系统安装示意图

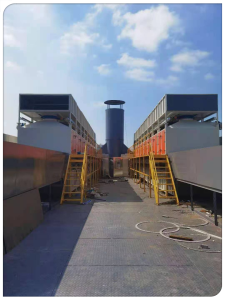

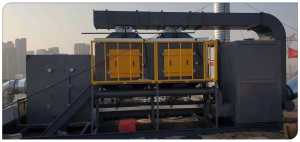

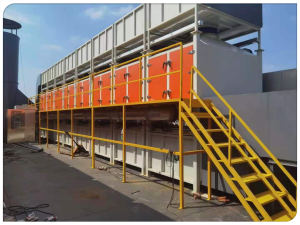

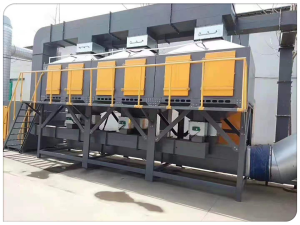

工程实例
