产品简介

烟气脱硫设备主要由主筒体、喷淋层、旋流层、除雾层、清理孔、视镜孔等组成。当含硫气流通过脱硫塔进口，碱性水从脱硫塔上部喷淋层多喷头射入筒内，使整个筒体的填料与碱性水混合形成雾状水膜从上而下流动（填料在气流的作用下不停翻滚，使之充分混合产生化学反应生成硫酸钙）。

根据所处理含硫烟气的特性，脱硫塔主筒体一般采用玻璃钢或不锈钢制作，喷头可采用陶瓷或不锈钢材质，风机建议配备全玻璃钢离心风机，所有材料均是防腐、耐高温材料，可在此复杂工况中保持正常运行并延长设备的使用年限。

工艺原理

钠钙双碱法脱硫工艺（Na2CO3/Ca(OH)2）是在石灰石/石膏法基础上结合钠碱法发展起来的工艺，它克服了石灰石/石膏法容易结垢、钠碱法运行费用高的缺点。它利用钠盐易溶于水，在吸收塔内部采用钠碱吸收 SO2，吸收后的脱硫液在再生池内利用廉价的石灰进行再生，从而使得钠离子循环吸收利用。

该工艺综合石灰法与钠碱法的特点，解决了石灰法的塔内易结垢的问题，不具备钠碱法吸收效率高的优点。钠钙双碱法[Na2CO3/Ca(OH)2]采用纯碱启动，钠钙吸收SO2、石灰再生的方法。

其基本化学原理可分脱硫过程和再生过程：

Ⅰ、脱硫过程

(1)Na2CO3 + SO2 → Na2SO3 + CO2

(2)2NaOH + SO2 → Na2SO3 + H2O

(3)Na2SO3 + SO2 + H2O → NaHSO3

(1) 式为吸收启动反应式；

(2) 式为主要反应式，pH＞9（碱性较高时）

(3) 式为当碱性降低到中性甚至酸性时（5＜pH＜9）

Ⅱ、再生过程

(4)2NaHSO3 + Ca(OH)2 → Na2SO3 + +CaSO3↓ + 2H2O

(5)Na2SO3 + Ca(OH)2 → 2NaOH + CaSO3↓

在石灰浆液（石灰达到饱和状况）中，中性（两性）的 NaHSO3 很快跟石灰反应从而释放出[Na+]，随后生成的[SO32-]又继续跟石灰反应，反应生成的亚硫酸钙以半水化合物形式慢慢沉淀下来，从而使[Na+]得到再生，吸收液恢复对 SO2 的吸收能力，循环使用。

设备实例

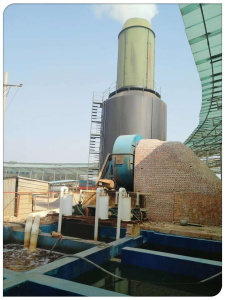

砖厂脱硫塔实例
